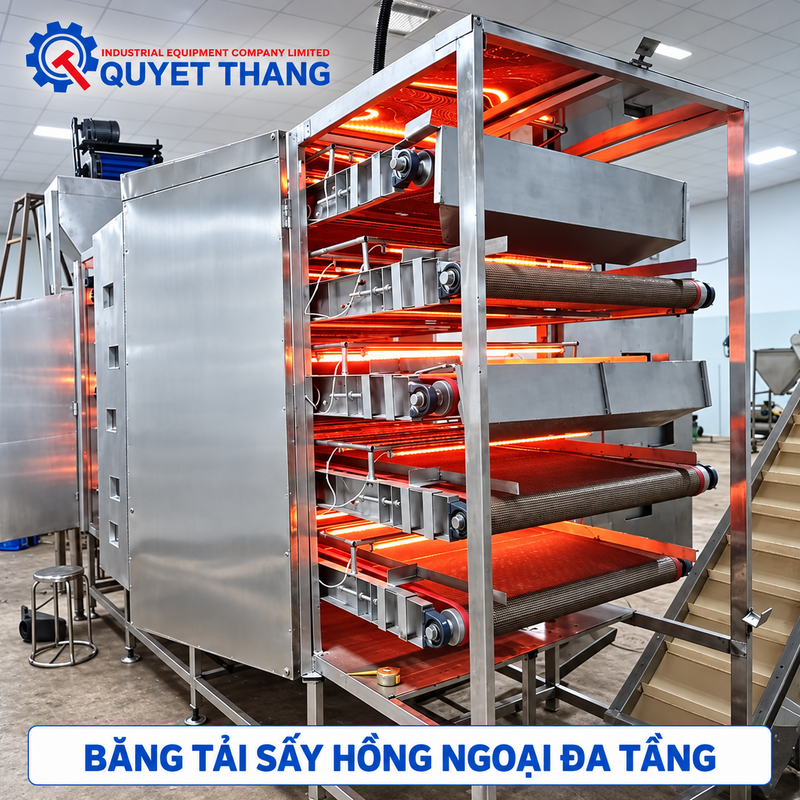

Băng Tải Sấy Hồng Ngoại Đa Tầng Cho Nông Sản, Thực Phẩm

Băng tải sấy hồng ngoại đa tầng là hệ thống sấy liên tục được thiết kế để làm khô nông sản, thực phẩm và nguyên liệu dạng hạt trên dây chuyền tự động. Thiết bị sử dụng nguồn nhiệt hồng ngoại kết hợp luồng khí tuần hoàn, hỗ trợ truyền nhiệt đến nguyên liệu, làm giảm độ ẩm và góp phần kiểm soát côn trùng trong quá trình xử lý.

Hệ thống có thể thiết kế theo cấu hình 1 tầng, 3 tầng hoặc 5 tầng, đáp ứng nhiều quy mô sản xuất khác nhau. Nhiệt độ, tốc độ băng tải và thời gian lưu được điều chỉnh theo đặc tính của từng loại nguyên liệu.

Thông số kỹ thuật băng tải sấy hồng ngoại đa tầng

Các thông số về công suất, nhiệt độ và kích thước cần được tính toán lại theo nguyên liệu thực tế trước khi sản xuất hệ thống.

Băng tải sấy hồng ngoại đa tầng là gì?

Máy sấy băng tải hồng ngoại là thiết bị làm khô nguyên liệu theo phương thức liên tục. Nguyên liệu được cấp lên băng tải, di chuyển qua buồng sấy và tiếp xúc với nguồn nhiệt trong khoảng thời gian đã thiết lập.

Khác với máy sấy theo mẻ, băng tải sấy cho phép cấp liệu và thu thành phẩm liên tục. Thiết bị phù hợp với cơ sở cần xử lý sản lượng lớn, giảm thao tác thủ công và tiêu chuẩn hóa quy trình sấy.

Thiết kế nhiều tầng giúp tăng chiều dài đường đi của nguyên liệu bên trong buồng sấy mà không cần mở rộng quá nhiều diện tích lắp đặt theo phương ngang.

Nguyên lý hoạt động của băng tải sấy hồng ngoại

Quy trình vận hành cơ bản của hệ thống gồm các bước:

1. Nguyên liệu được đưa vào phễu cấp liệu.
2. Bộ phận phân phối trải nguyên liệu thành lớp phù hợp trên băng tải.
3. Băng tải đưa nguyên liệu vào buồng sấy kín.
4. Nguồn nhiệt hồng ngoại truyền năng lượng đến bề mặt nguyên liệu.
5. Quạt tạo luồng khí, hỗ trợ mang hơi ẩm ra khỏi vùng sấy.
6. Ở cấu hình nhiều tầng, nguyên liệu lần lượt chuyển xuống các tầng tiếp theo.
7. Sau khi đạt thời gian sấy cài đặt, sản phẩm được đưa ra ngoài để kiểm tra hoặc chuyển sang công đoạn tiếp theo.

Nhiệt độ và tốc độ băng tải cần được điều chỉnh đồng bộ. Nếu nhiệt độ quá cao hoặc nguyên liệu lưu trong buồng quá lâu, sản phẩm có thể bị biến màu, giảm chất lượng hoặc cháy bề mặt.

Đặc điểm nổi bật của băng tải sấy hồng ngoại đa tầng

Sấy liên tục, hỗ trợ tăng năng suất

Nguyên liệu được cấp vào và đưa ra khỏi hệ thống liên tục, giúp giảm thời gian chờ giữa các mẻ. Phương thức này phù hợp với dây chuyền chế biến nông sản hoặc thực phẩm có sản lượng ổn định.

Công suất thực tế phụ thuộc vào:

• Loại nguyên liệu.
• Độ ẩm đầu vào.
• Độ ẩm yêu cầu sau sấy.
• Độ dày lớp nguyên liệu.
• Nhiệt độ sấy.
• Tốc độ băng tải.
• Số tầng và kích thước hệ thống.

Cấu hình 1, 3 hoặc 5 tầng

Khách hàng có thể lựa chọn cấu hình theo công suất và diện tích nhà xưởng:

• Băng tải 1 tầng: kết cấu đơn giản, dễ vệ sinh và phù hợp dây chuyền nhỏ.
• Băng tải 3 tầng: cân bằng giữa công suất và diện tích lắp đặt.
• Băng tải 5 tầng: tăng thời gian lưu và diện tích sấy trong cùng một mặt bằng.

Cấu hình phù hợp cần được lựa chọn sau khi xác định đặc tính nguyên liệu và sản lượng mục tiêu.

Điều chỉnh nhiệt độ từ 80–200°C

Hệ thống cho phép kiểm soát nhiệt độ trong phạm vi thiết kế. Người vận hành có thể cài đặt mức nhiệt phù hợp với từng loại sản phẩm.

Không phải nguyên liệu nào cũng có thể sấy ở 200°C. Với thực phẩm, hạt, rau củ hoặc dược liệu, cần thử nghiệm để xác định nhiệt độ không làm ảnh hưởng đến màu sắc, mùi vị và chất lượng.

Gia nhiệt bằng hồng ngoại

Nguồn nhiệt hồng ngoại truyền năng lượng đến nguyên liệu mà không cần tiếp xúc trực tiếp. Công nghệ này hỗ trợ làm nóng nhanh và có thể rút ngắn thời gian đạt nhiệt độ làm việc.

Hiệu quả sấy còn phụ thuộc vào khoảng cách từ bộ phát nhiệt đến nguyên liệu, khả năng hấp thụ nhiệt của sản phẩm và sự lưu thông khí bên trong buồng.

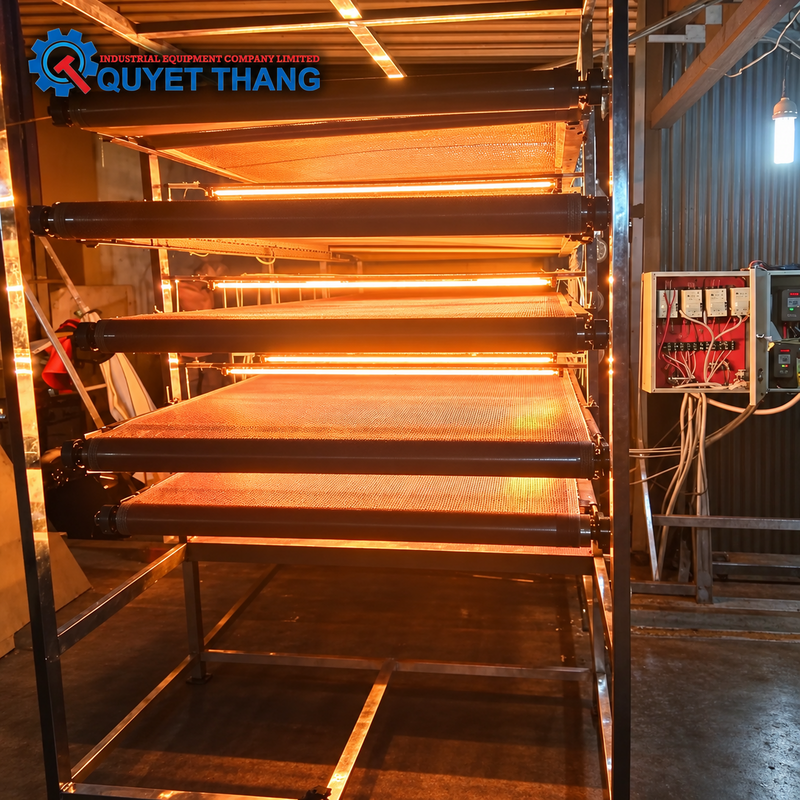

Hỗ trợ kiểm soát côn trùng

Quá trình gia nhiệt có thể góp phần giảm côn trùng, sâu mọt hoặc trứng côn trùng trong nguyên liệu khi đạt đủ nhiệt độ và thời gian xử lý cần thiết.

Mức độ xử lý phải được đánh giá dựa trên:

• Loại côn trùng cần kiểm soát.
• Nhiệt độ thực tế bên trong sản phẩm.
• Thời gian duy trì nhiệt.
• Độ dày lớp nguyên liệu.
• Mức độ phân bố nhiệt trong buồng sấy.

Nếu sản phẩm cần đáp ứng tiêu chuẩn vệ sinh hoặc kiểm dịch cụ thể, doanh nghiệp nên thực hiện kiểm nghiệm thay vì chỉ dựa vào nhiệt độ hiển thị trên máy.

Nguyên liệu được đảo khi chuyển tầng

Ở hệ thống nhiều tầng, nguyên liệu có thể được đảo hoặc thay đổi vị trí khi chuyển từ tầng trên xuống tầng dưới. Quá trình này giúp các mặt của sản phẩm tiếp xúc với nhiệt và luồng khí tốt hơn, hỗ trợ giảm chênh lệch độ ẩm.

Tiết kiệm diện tích lắp đặt

Các tầng băng tải được bố trí theo chiều cao, giúp tăng diện tích sấy mà không cần kéo dài hệ thống quá nhiều. Đây là lợi thế đối với nhà xưởng có diện tích mặt bằng hạn chế.

Điều chỉnh tốc độ băng tải

Tốc độ băng tải quyết định thời gian nguyên liệu nằm trong buồng sấy. Người vận hành có thể điều chỉnh tốc độ để phù hợp với độ ẩm đầu vào và yêu cầu chất lượng thành phẩm.

• Tốc độ chậm: thời gian sấy dài hơn.
• Tốc độ nhanh: tăng sản lượng nhưng thời gian sấy ngắn hơn.

Thiết kế khép kín và có lớp cách nhiệt

Buồng sấy được bao che nhằm tập trung nhiệt, hạn chế thất thoát ra môi trường và bảo vệ khu vực xung quanh. Lớp cách nhiệt giúp hệ thống duy trì nhiệt độ ổn định hơn trong quá trình hoạt động.

Cấu tạo chính của hệ thống

Một hệ thống băng tải sấy nông sản bằng hồng ngoại thường gồm:

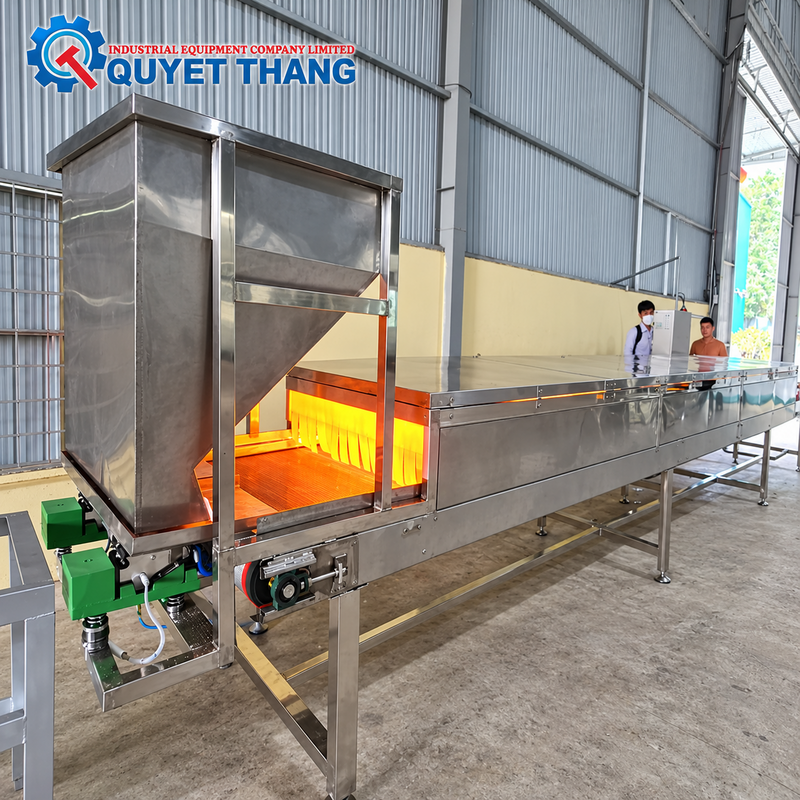

Phễu cấp liệu

Tiếp nhận nguyên liệu đầu vào và hỗ trợ phân phối sản phẩm lên băng tải. Phễu có thể kết hợp bộ rung hoặc cơ cấu định lượng tùy theo đặc tính nguyên liệu.

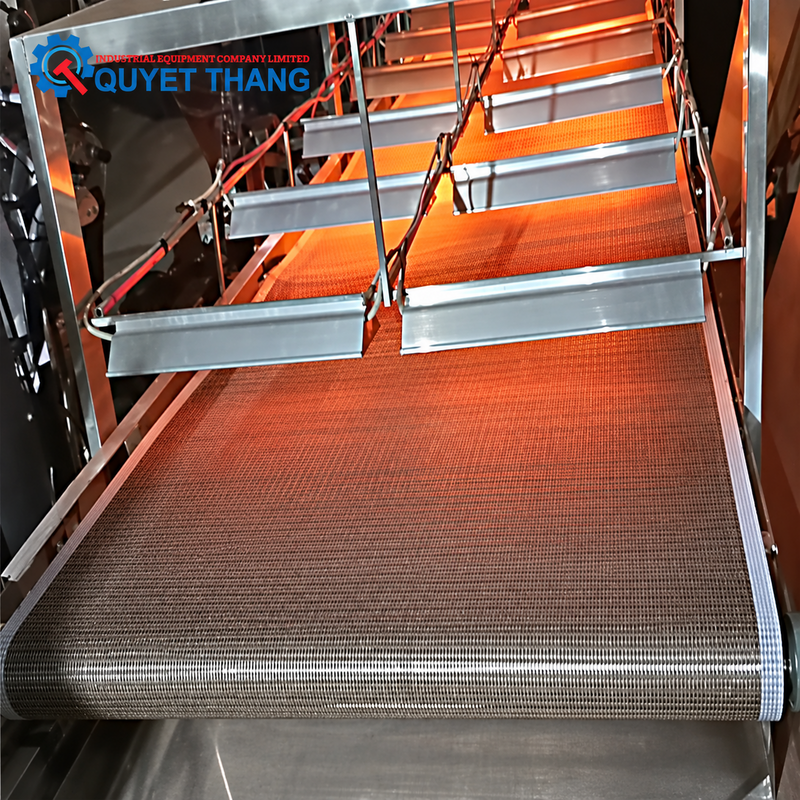

Băng tải lưới

Băng tải vận chuyển nguyên liệu qua vùng sấy. Loại lưới được lựa chọn theo nhiệt độ làm việc, kích thước sản phẩm và yêu cầu vệ sinh.

Nếu sử dụng trong ngành thực phẩm, vật liệu tiếp xúc trực tiếp với sản phẩm cần có hồ sơ phù hợp với yêu cầu an toàn của dự án.

Nguồn nhiệt hồng ngoại

Các bộ phát hồng ngoại được bố trí trong buồng sấy để cung cấp nhiệt. Vị trí và công suất được tính toán nhằm tạo vùng nhiệt phù hợp với sản phẩm.

Hệ thống quạt và thoát ẩm

Quạt tạo luồng khí lưu thông qua lớp nguyên liệu và đưa hơi ẩm ra khỏi buồng sấy. Thiết kế luồng khí ảnh hưởng trực tiếp đến độ đồng đều của quá trình làm khô.

Bộ truyền động

Động cơ, hộp giảm tốc và cơ cấu truyền động giúp băng tải vận hành ổn định theo tốc độ được cài đặt.

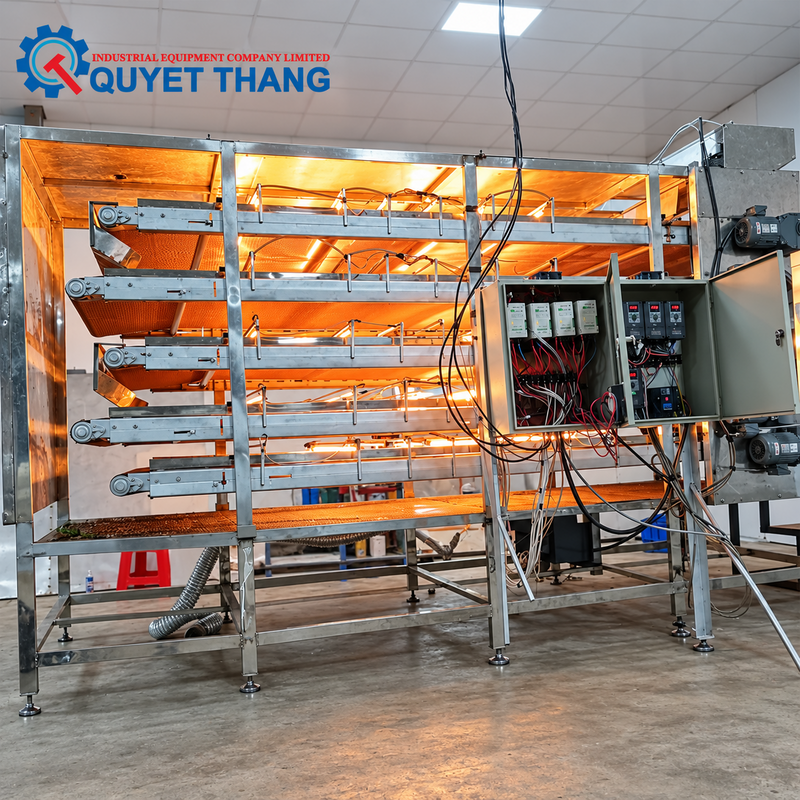

Tủ điều khiển

Tủ điện cho phép người vận hành theo dõi và điều chỉnh nhiệt độ, tốc độ băng tải cùng các chức năng của hệ thống.

Ứng dụng của băng tải sấy hồng ngoại

Thiết bị có thể được thiết kế để xử lý nhiều nhóm sản phẩm:

Sấy các loại hạt và nông sản

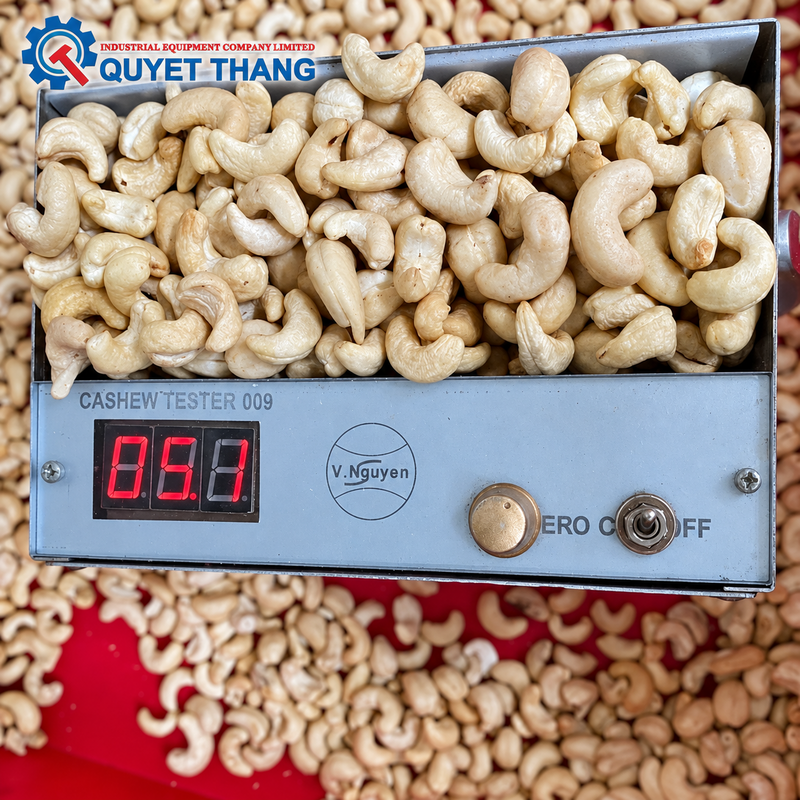

• Hạt điều.
• Cà phê.
• Hạt mắc ca.
• Đậu và ngũ cốc.
• Hạt tiêu.
• Bắp và các loại hạt khác.

Sấy rau, củ và trái cây

• Rau củ cắt lát.
• Trái cây sấy.
• Nấm.
• Gừng, nghệ và dược liệu.
• Sản phẩm nông nghiệp sau sơ chế.

Sấy thực phẩm

• Bún, mì và hủ tiếu khô.
• Bánh, nui và thực phẩm dạng lát.
• Gia vị.
• Nguyên liệu thực phẩm dạng hạt hoặc viên.

Ứng dụng công nghiệp

• Làm khô vật liệu dạng hạt.
• Sấy linh kiện hoặc chi tiết phù hợp.
• Làm khô lớp phủ, keo hoặc mực in.
• Tích hợp trong dây chuyền sản xuất tự động.

Khả năng ứng dụng cần được xác nhận dựa trên đặc tính chịu nhiệt và yêu cầu chất lượng của từng sản phẩm.

Lợi ích khi sử dụng băng tải sấy đa tầng

• Vận hành liên tục, phù hợp sản lượng lớn.
• Giảm thao tác cấp và đảo nguyên liệu thủ công.
• Hỗ trợ kiểm soát nhiệt độ và thời gian sấy.
• Có thể điều chỉnh tốc độ theo từng loại sản phẩm.
• Tăng diện tích sấy trong cùng một mặt bằng.
• Thuận tiện tích hợp với dây chuyền cấp liệu và đóng gói.
• Hỗ trợ tạo chất lượng thành phẩm ổn định hơn.
• Có thể thiết kế kích thước và số tầng theo yêu cầu.

Hướng dẫn vận hành cơ bản

1. Kiểm tra nguồn điện, bộ truyền động và tình trạng băng tải.
2. Vệ sinh buồng sấy và bề mặt lưới trước khi vận hành.
3. Cài đặt nhiệt độ theo quy trình của sản phẩm.
4. Điều chỉnh tốc độ băng tải và lưu lượng cấp liệu.
5. Khởi động quạt và hệ thống gia nhiệt.
6. Chờ nhiệt độ trong buồng đạt mức cài đặt.
7. Cấp nguyên liệu thành lớp đều lên băng tải.
8. Theo dõi nhiệt độ, tốc độ và trạng thái nguyên liệu.
9. Kiểm tra độ ẩm, màu sắc và chất lượng sản phẩm đầu ra.
10. Điều chỉnh thông số nếu thành phẩm chưa đạt yêu cầu.
11. Ngừng cấp liệu trước khi dừng hệ thống.
12. Tắt bộ gia nhiệt, tiếp tục chạy quạt để làm nguội rồi mới tắt máy.

Lưu ý khi lựa chọn hệ thống

Trước khi đặt hàng, khách hàng nên cung cấp:

• Tên và đặc tính nguyên liệu.
• Kích thước, hình dạng sản phẩm.
• Độ ẩm đầu vào.
• Độ ẩm mong muốn sau sấy.
• Sản lượng yêu cầu mỗi giờ.
• Nhiệt độ tối đa sản phẩm có thể chịu.
• Nguồn điện tại nhà xưởng.
• Diện tích và chiều cao khu vực lắp đặt.
• Yêu cầu vật liệu tiếp xúc sản phẩm.
• Tiêu chuẩn vệ sinh hoặc kiểm dịch cần đáp ứng.

Các dữ liệu này là cơ sở để tính số tầng, chiều dài băng tải, công suất gia nhiệt và tốc độ vận hành.

Lưu ý an toàn và bảo trì

• Không vận hành khi cửa hoặc tấm bảo vệ chưa được lắp đúng.
• Không đưa vật liệu dễ cháy vào máy nếu chưa được đánh giá an toàn.
• Không cài nhiệt độ vượt giới hạn của nguyên liệu và băng tải.
• Kiểm tra cảm biến nhiệt và thiết bị bảo vệ định kỳ.
• Vệ sinh bụi, vụn nguyên liệu và dầu mỡ trong buồng sấy.
• Kiểm tra độ căng và độ lệch của băng tải.
• Bôi trơn bộ truyền động theo hướng dẫn kỹ thuật.
• Để hệ thống nguội trước khi vệ sinh hoặc bảo trì.
• Trang bị nút dừng khẩn cấp và phương án phòng cháy phù hợp.
• Người vận hành cần được hướng dẫn trước khi sử dụng.

Câu hỏi thường gặp

Băng tải sấy có những cấu hình nào?

Hệ thống có thể thiết kế theo dạng 1 tầng, 3 tầng hoặc 5 tầng. Số tầng được lựa chọn dựa trên sản lượng, thời gian sấy và diện tích nhà xưởng.

Công suất 500kg–1,3 tấn/giờ có áp dụng cho mọi nguyên liệu không?

Không. Đây là phạm vi tham khảo. Công suất thực tế thay đổi theo loại nguyên liệu, độ ẩm, độ dày lớp sản phẩm, nhiệt độ và yêu cầu thành phẩm.

Nhiệt độ sấy có thể điều chỉnh không?

Có. Hệ thống có phạm vi điều khiển tham khảo từ 80–200°C. Mức nhiệt sử dụng cần được xác định riêng cho từng loại nguyên liệu.

Máy có tiêu diệt hoàn toàn côn trùng và trứng sâu không?

Không nên cam kết khi chưa có kết quả kiểm nghiệm. Quá trình gia nhiệt có thể hỗ trợ kiểm soát côn trùng, nhưng hiệu quả phụ thuộc vào nhiệt độ thực tế, thời gian xử lý và loại sinh vật cần kiểm soát.

Băng tải Teflon có phù hợp với thực phẩm không?

Cần sử dụng loại vật liệu có hồ sơ chứng minh phù hợp với nhiệt độ vận hành và yêu cầu tiếp xúc thực phẩm của dự án. Không nên chỉ dựa vào tên vật liệu để khẳng định an toàn.

Hệ thống có thể sản xuất theo kích thước riêng không?

Có thể. Kích thước, số tầng, vùng nhiệt, loại lưới và công suất hệ thống có thể được thiết kế theo yêu cầu sản xuất thực tế.

Liên hệ thiết kế và báo giá băng tải sấy

Thiết Bị Công Nghiệp Quyết Thắng cung cấp giải pháp băng tải sấy hồng ngoại đa tầng theo nhu cầu xử lý nông sản, thực phẩm và nguyên liệu công nghiệp.

Quý khách vui lòng cung cấp loại nguyên liệu, độ ẩm đầu vào, độ ẩm đầu ra và sản lượng mong muốn khi liên hệ Quyết Thắng để được tư vấn cấu hình và báo giá phù hợp.
